FluQ-03: Gewichtsoptimierter Sperrholzrahmen für Quadrokopter

Die FluQ-02-Rahmen sind mit ca. 350 g zwar schon deutlich leichter als z. B. die verbreiteten DJI F550-Rahmen. Aber mit einem kleineren Rumpf und Gewichtsreduzierungs-Bohrungen an den Verstrebungen ist noch mehr drin. Das Ergebnis: ca. 250 g beim FluQ-03.

OF141219_7962_kl

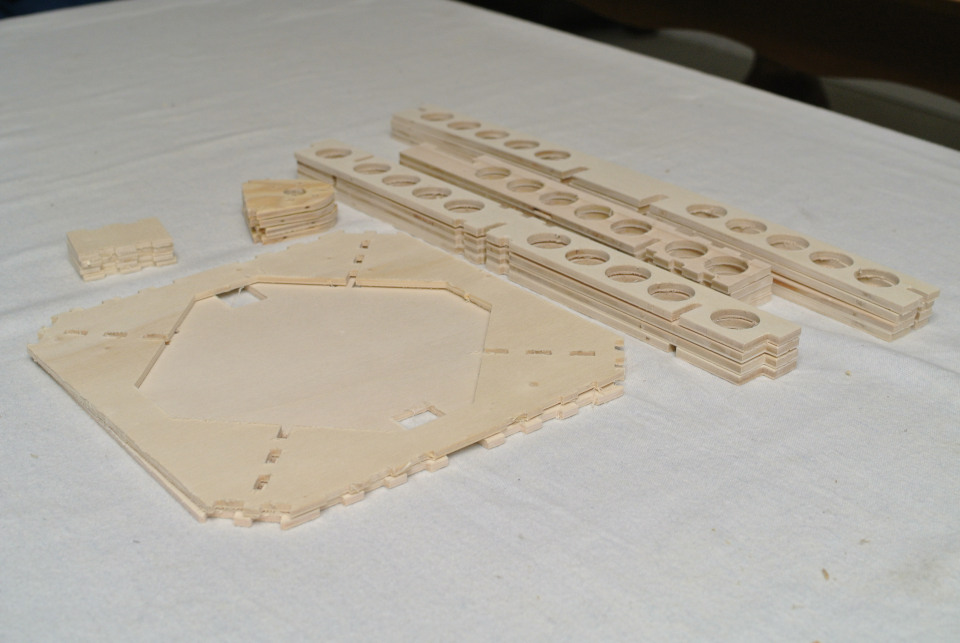

Die Anzahl der Bauteile ist zwar etwas höher als beim FluQ-02 mit seinen 14 Holzteilen, aber immer noch überschaubar: Insgesamt sind es 22 Frästeile, aus denen der FluQ-03 zugesammengesetzt ist:
OF141219_7967_kl

Ein paar technische Daten:
– Achsab6stand: 565 mm
– Höhe: 30 mm
– Gewicht Rohbau: 250 g
– Propeller: bis 13″ / 32 cm
– vorgesehene Motoren: Hacker A30-52S UAV

OF141219_7965_kl
