Mein erstes per CAD konstruiertes und CNC-gefrästes Gimbal (Kamera-Halterung): FluGi 20.
Ein 2-Achs Brushless-Gimbal (Elektronik: BaseCam/AlexMos), zunächst einmal in der Ausführung für die Nikon Coolpix A. Material: Pappelsperrholz.
Hier das Backbone: An den Schlitzen in der Mitte wird der Roll-Motor befestigt; hier kann die Höhe (bzw. „Bodenfreiheit“) variiert werden. Die beiden Löcher unten nehmen CFK-Stäbe auf, die als Landegestell dienen.
Die Roll-Wippe ohne An- und Einbauten.
An dem Mittelsteg sind die Schlitze zu erkennen, an denen der Roll-Motor befestigt wird. Durch die Verschiebemöglichkeit kann die Halterung (mitsamt der Kamera) ausbalanciert montiert werden.
Das FluGi 20 im Rohbau. Links ist die Akku-Halterung zu erkennen: Hier wird der Akku einfach von oben hineingesteckt.
Unten im Fuß ist das Schwenk-Servor für den AV-Sender zu sehen.

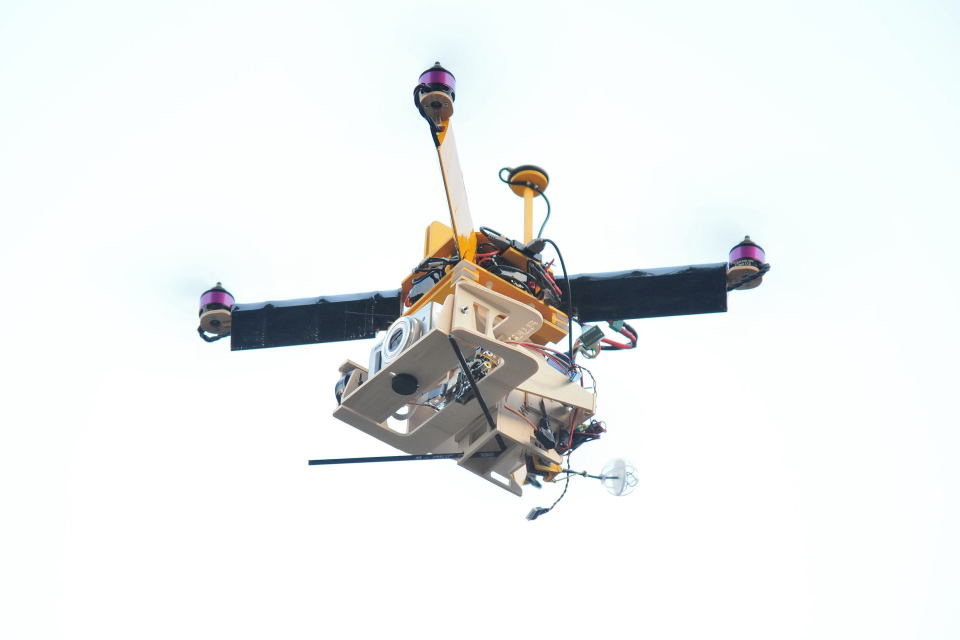

Das FluGi 20, montiert am FluX05
