Technik-Überblick

Kommerzielle Drohnen:

DJI Inspire 1 X5
DJI Phantom 4 Advanced


Die selbst konstruierten Fluggeräte:


FluX-11 Thermo
  • Quadrokopter-Eigenkonstruktion FluX-11
    Steuerung: Pixhawk
    Kameras: Seek Thermal Reveal Pro Wärmebildkamera, RunCam NightOwl
    Fluggewicht: ca. 3.000 g
    Flugdauer: bis zu 10 Min.

OF151102_8273_L1_x
FluX-10

FluX-10, die Light-Version des FluX-09: Leichterer Rahmen, kleinere Motoren, einfacheres Gimbal. Fluggewicht mit Nikon Coolpix A: 2.250 g.

  • Quadrokopter-Eigenkonstruktion FluX-10
    Fernsteuerung: FrSky
    Flugsteuerung: Pixhawk
    Motoren: Hacker
    Akkus: 4s/4.500
    Gimbal: 2D-Brushless-Gimbal, Steuerung BaseCam
    Kamera: Nikon Coolpix A

OF150709_5448b2_kl
FluX-09

Quadrokopter-Eigenkonstruktion FluX-09
Steuerung: Pixhawk
Fluggewicht: ca. 2.900 g
Flugdauer: bis zu 10 Min.
Motoren: Hacker
Akkus: 4s/4.500
Gimbal: 2D-Brushless-Gimbal, Steuerung BaseCam
Kamera: Nikon Coolpix A (mit Spezial-Einstellmöglichkeiten im Flug: Weißabgleich, Belichtungskorrektur,…)



Ein Teil meiner ausgemusterten Kopter:

OF150522_4685b_kl
FluX-07
  • Quadrokopter-Eigenkonstruktion FluX-07
    Steuerung: DJI Naza v2
    Fluggewicht: ca. 2.500 g
    Flugdauer: bis zu 15 Min.

FluQ-02
  • Quadrokopter-Eigenkonstruktion FluQ-02
    Steuerung: DJI Naza v2
    Fluggewicht: ca. 3.000 g
    Flugdauer: bis zu 10 Min.
    Bauplan in FMT 7/2015 veröffentlicht

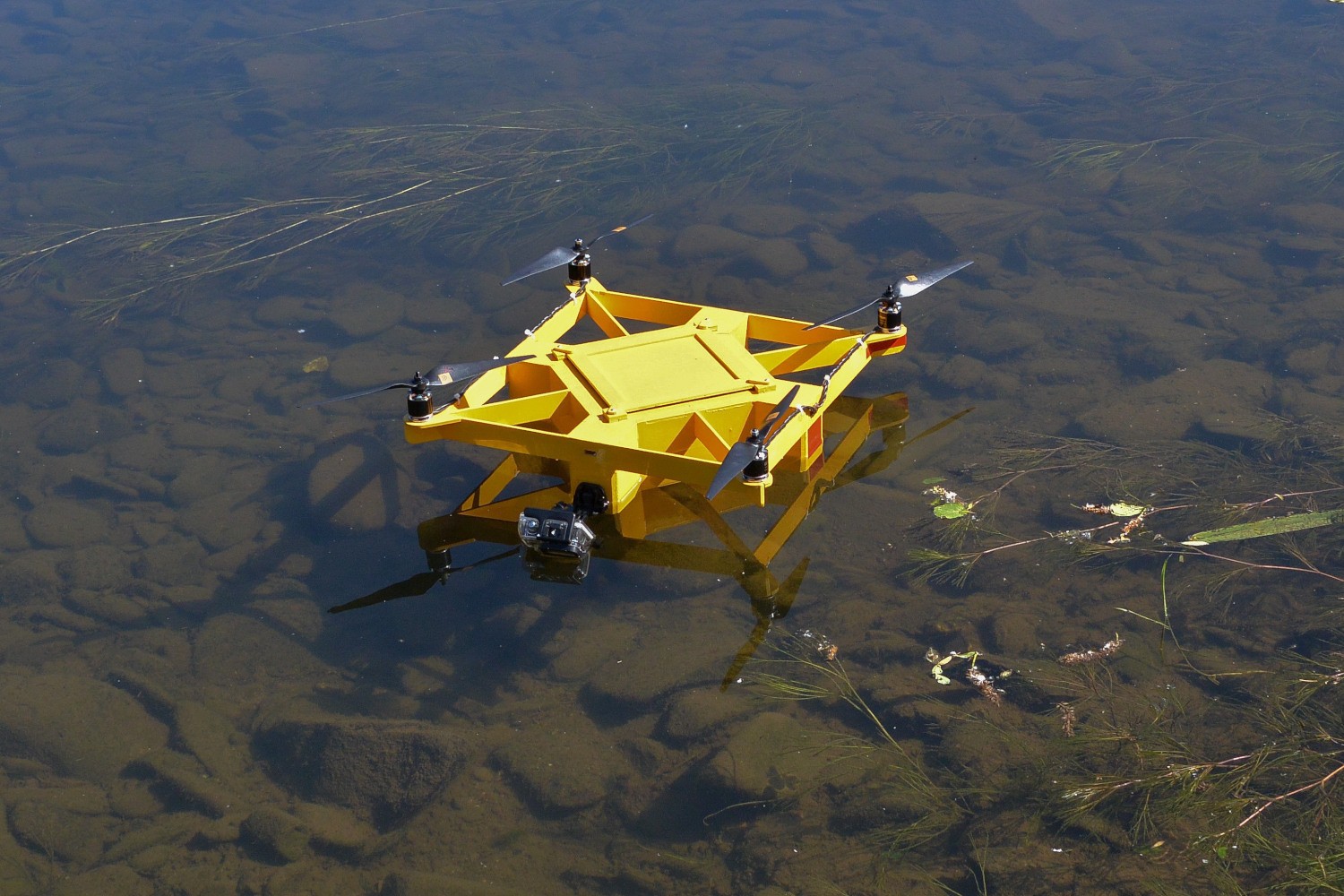

OF150605_4821_L1b_kl
FluX-08
  • Quadrokopter-Eigenkonstruktion FluX-08 Navy-Copter
    Schwimmfähig
    Kamera: GoPro Hero3 Black
    Steuerung: DJI Naza V2
    Fluggewicht: ca. 2.100 g
    Flugdauer: bis zu 15 Min.


  • Hexakopter von Mikrokopter
    Steuerung: Mikrokopter.de
    Fluggewicht: ca. 2.500 g
    Flugdauer: bis zu 12 Min.


Kameras:

  • Nikon Coolpix A (f2,8/18mm, APS-C-Sensor)
  • Nikon V2 (Objektive: f2,8/10mm, f1,8/18,5mm, 10-30mm Zoom)
  • Nikon V1
  • GoPro Hero3 Black


Kamerahalterungen (Gimbals):



OF150128_0314b_kl

  • 3-Achs Brushless Gimbal FluGi-25 (Eigenkonstruktion)
    BaseCam-Steuerung (AlexMos 32 bit)
    Im Bild mit Nikon V2
    Zusätzliche Erweiterung um ferngesteuerte, mechanische Zoom-Möglichkeit


  • 2-Achs Brushless Gimbal FluGi-23 (Eigenkonstruktion)
    BaseCam-Steuerung (AlexMos)
    Spezielle Halterung für Nikon Coolpix A erlaubt verschiedene Einstellmöglichkeiten der Kamera im Flug, z. B. Belichtungszeit, Blende, ISO, Weißabgleich, Bracketing, Belichtungskorrektur


OF150409_1412b_kl

  • 3-Achs Brushless Gimbal FluGi-22 (Eigenkonstruktion)
    BaseCam-Steuerung (AlexMos 8 bit) mit 3D-Erweiterung
    Video-Gimbal für die GoPro Hero 3


  • Servo-Gimbal FluGi-24
    Einfache und unkomplizierte Befestigungs- und Steuermöglichkeit für Kompaktkameras


Fernsteuertechnik:

  • Graupner mc-32-HOTT (2,4 GHz), Dual-Empfänger GR-32
  • Graupner mc-22-HOTT (2,4 GHz), Dual-Empfänger GR-32

Telemetrie-Systeme (Übertragung von Flugdaten vom Fluggerät zum Boden):

  • UniLog (SM-Modellbau)
  • Anysense
  • Graupner HOTT Electric Air Module

AV-Downlink (Übertragung des Kamera-Kontrollbilds vom Fluggerät zum Boden):

  • 5,8 GHz Iftrontech Stinger-Sender und Passport-Diversity-Empfänger
  • zirkulare Antennen
